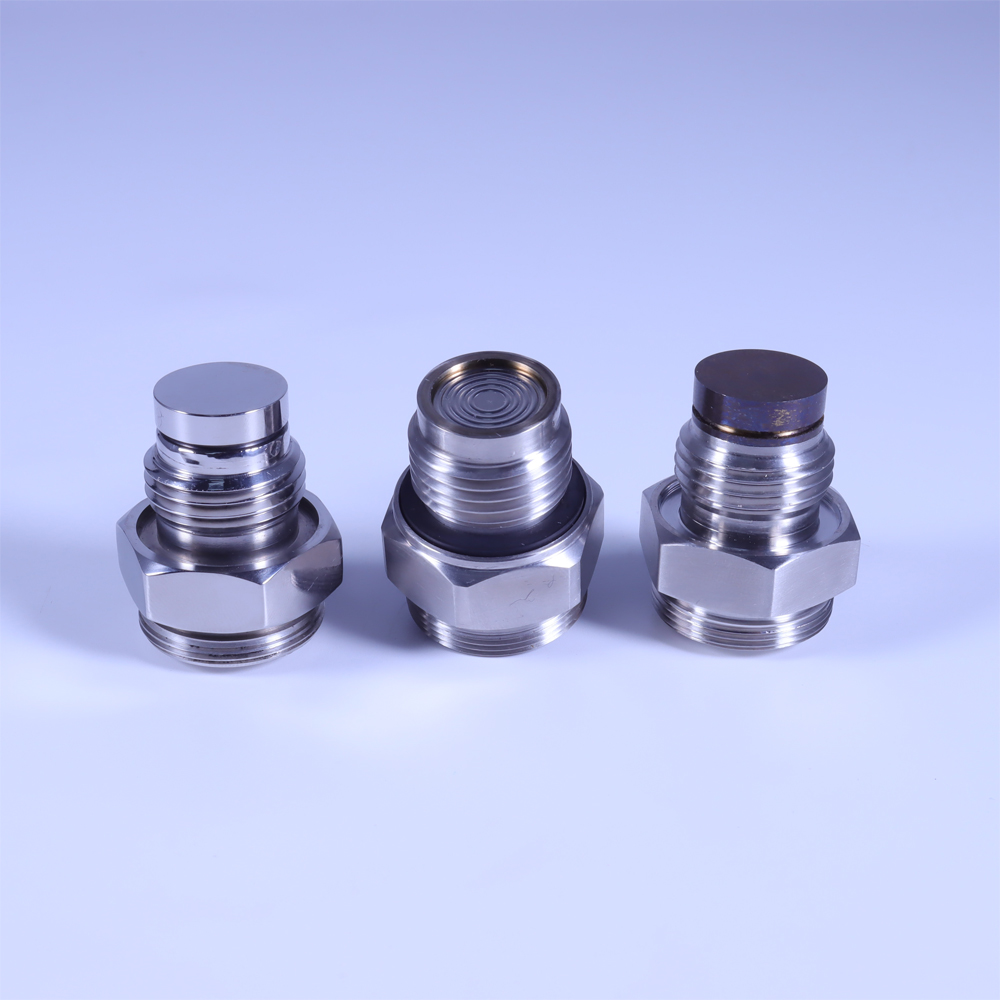

平膜,防堵壓力芯體 PT500-303

產品描述：

平膜/隔膜感壓防堵結構設計，適用于熔體/流體介質；恒壓源供電，差分橋路輸出；進口/國產彈性材料，嚴格的機械加工、熱處理、時效處理工工藝；100萬次使用壽命以上；高阻抗、高精度、高穩定性；結構小巧、全封焊結構；抗沖擊、耐疲勞、可靠性高、防爆隔爆?？商娲鷩馔愋透邏寒a品。

關鍵字/別名：

平膜壓力芯體

防堵壓力芯體

隔膜壓力芯體

平膜壓力芯片

防堵壓力芯片

流體壓力芯片

平齊膜壓力變送器芯體

產品資料下載：

《PT500-303 使用說明書》

產品詳情：

一、平膜、防堵、隔膜壓力芯體 PT500-303概述：

平膜/隔膜感壓防堵結構設計，適用于熔體/流體介質；	抗沖擊、耐疲勞、可靠性高、防爆隔爆；
恒壓源供電，差分橋路輸出；	可替代國外同類型高壓產品；
進口彈性材料，嚴格的機械加工、熱處理、時效處理工工藝；	應用于：平膜型壓力變送器高壓感壓芯體；
100萬次使用壽命以上；	應用于：熔體/流體/粘稠性介質壓力測量與控制；
高阻抗、高精度、高穩定性；	應用于：民用、工業設備的壓力測量與控制；
結構小巧、全封焊結構；	應用于：OEM壓力變送器工廠；

二、平膜、防堵、隔膜壓力芯體 PT500-303規格型號：

代碼	型號	類型
PT500	303	平膜/隔膜壓力芯體
		代碼	量程（按實際訂購量程填寫）
		（0-10MPa）	壓力量程：0～0.6～60MPa;
			代碼	輸出信號類型
			OF	mV（四線制）		OO	定制
				代碼	綜合精度
				C2	±0.25%FS（@25℃）
				C3	±0.5%FS（@25℃）
					代碼	過程連接（螺紋規格）
					G01	M20*1.5	G02	G1/2
					G03	ZG1/2	G04	1/2NPT-14
					G00	定制
						代碼	配套電纜線長度
						50mm	標準50mm，按實際訂購要求填寫
							代碼	特殊參數規格
							000	用戶定制（無要求時省略）
PT500	303	（0-10MPa）	OF	C3	G01	50mm

三、平膜、防堵、隔膜壓力芯體 PT500-303技術參數：

項目	參數	項目	參數
測量介質	液體、氣體（與產品過程連接材料兼容）	絕緣阻抗	≥1000 MΩ/100VDC
壓力形式	表壓	介質溫度	-20～+80℃
壓力量程	-0.1～0～0.6～5MPa	環境溫度	-30～+70℃
	0～0.6～60MPa；	壽命	100萬次
		響應時間	≤5mS
綜合精度	±0.25%FS；±0.5%FS；	過載壓力	150%FS
非線性	≤0.25%FS	破壞壓力	3倍量程(＞5MPa)
重復性	≤0.15%FS	過程連接	M20X1.5；G1/2；1/2NPT
輸出信號	1.0±0.5mV/V（四線制/六線制）差分橋路輸出	電氣連接	直接引線50mm
輸出阻抗	2000Ω；1650Ω	防護等級	IP65
供電電壓	恒壓：5VDC(3～10VDC)	配套電纜	4-6排線

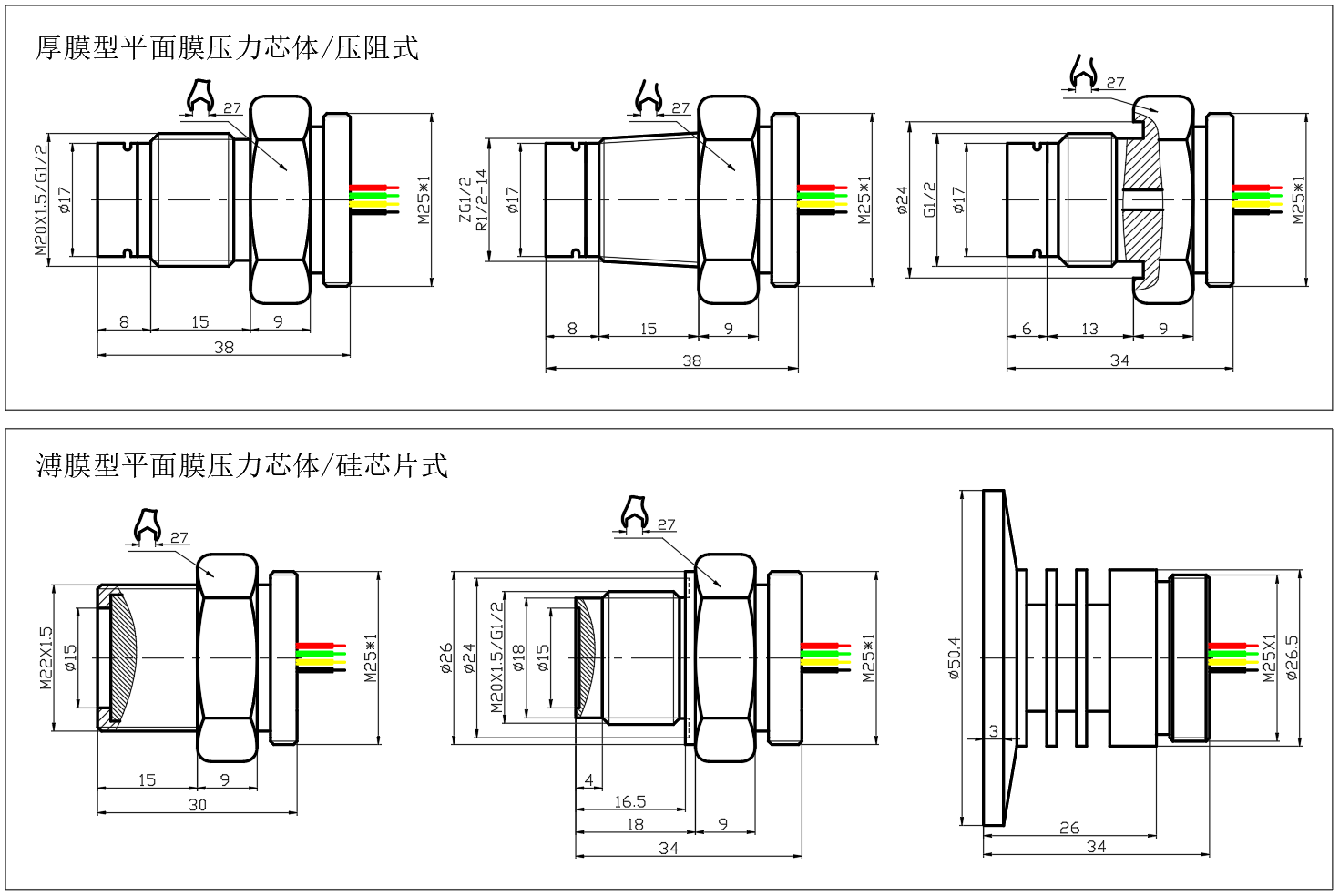

四、平膜、防堵、隔膜壓力芯體 PT500-303結構尺寸：

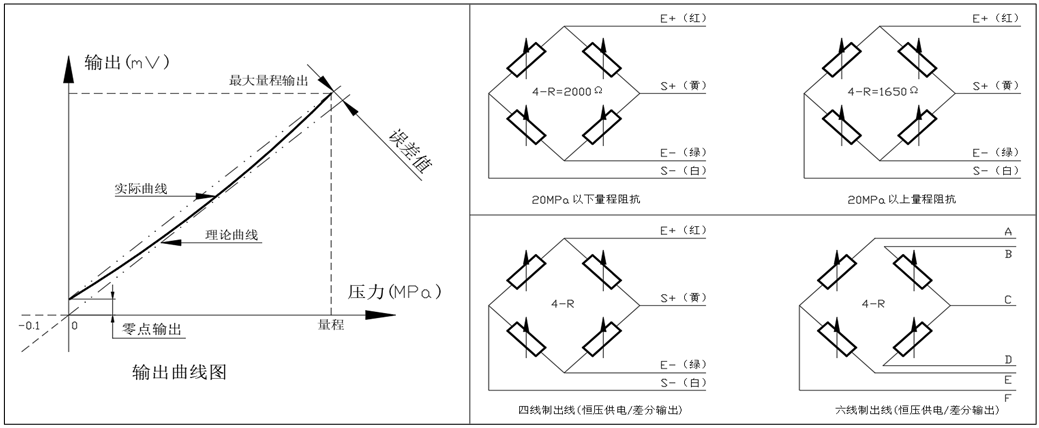

五、平膜、防堵、隔膜壓力芯體 PT500-303電氣連接：

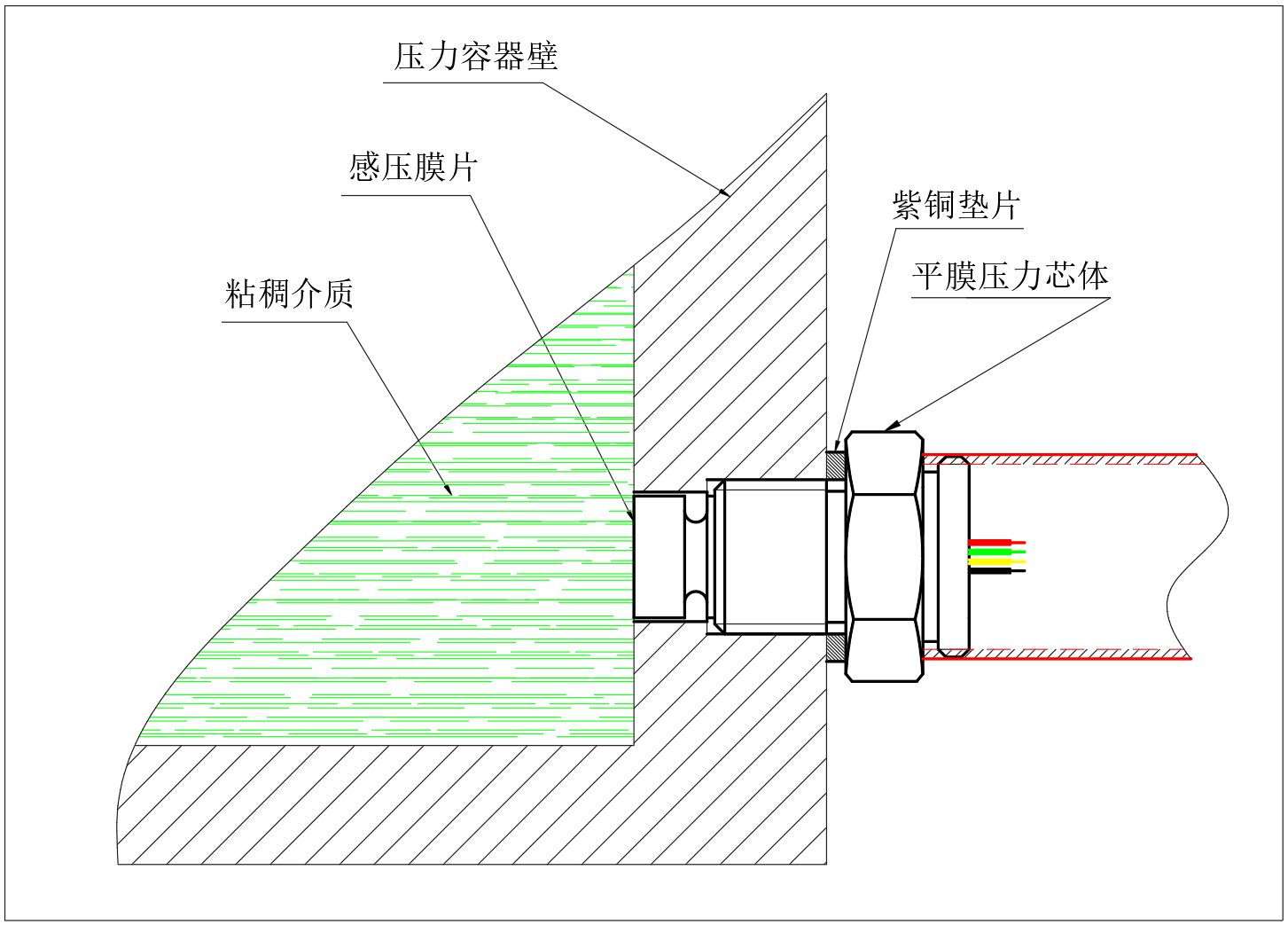

六、平膜、防堵、隔膜壓力芯體 PT500-303安裝密封：

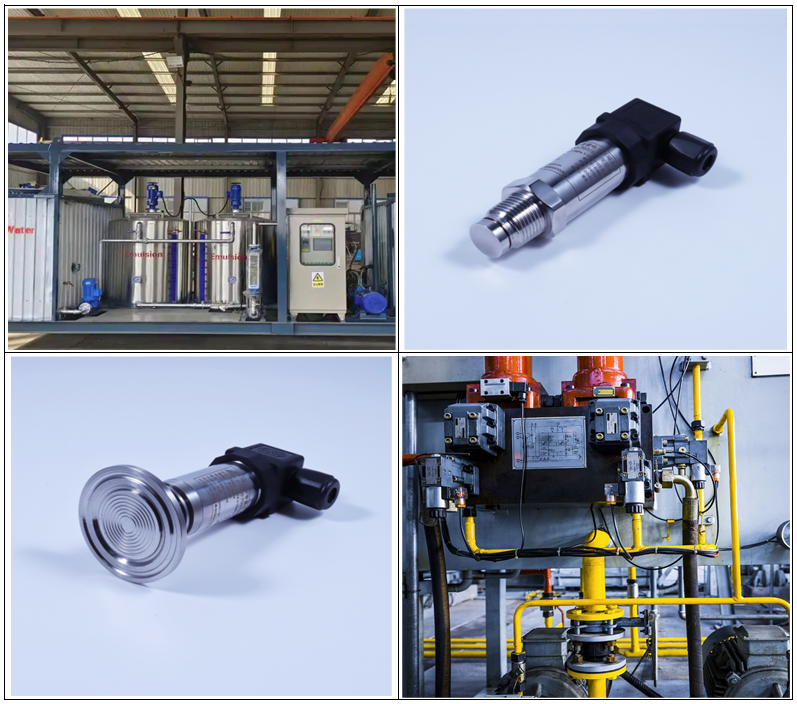

六、平膜、防堵、隔膜壓力芯體 PT500-303應用：
