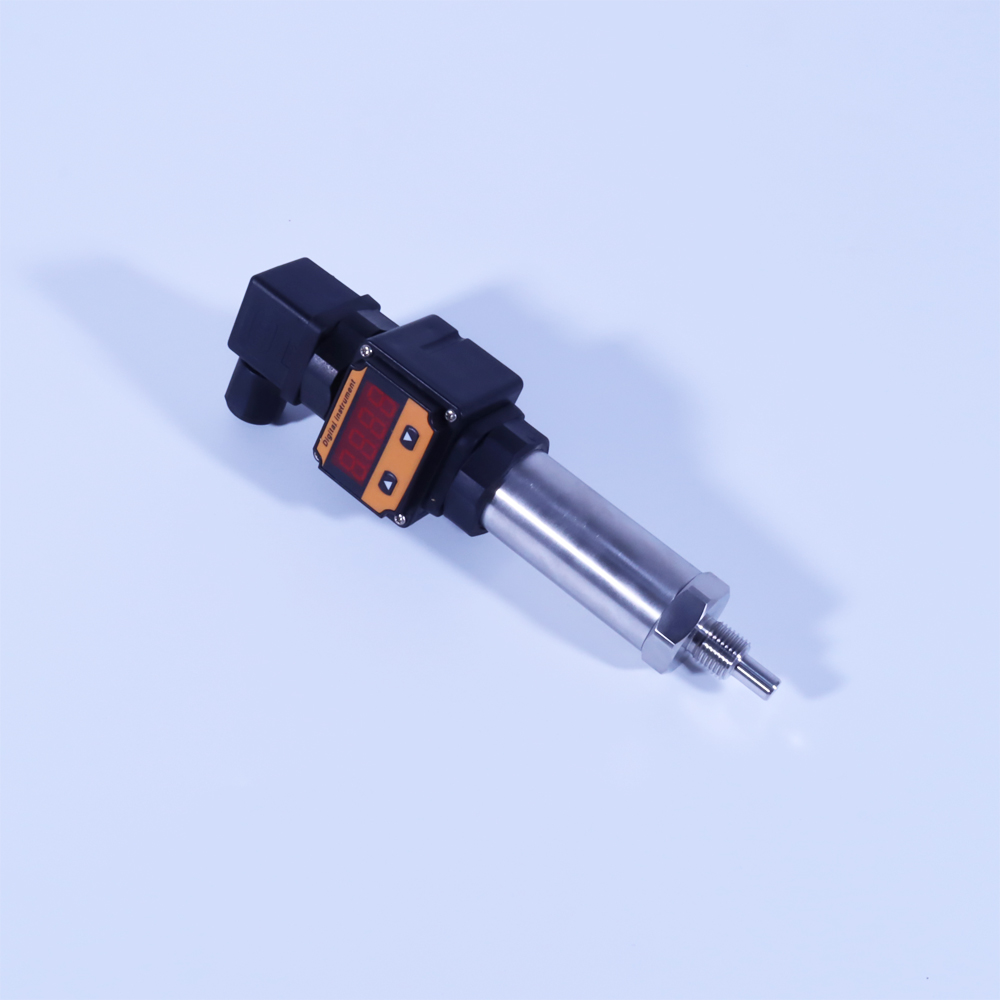

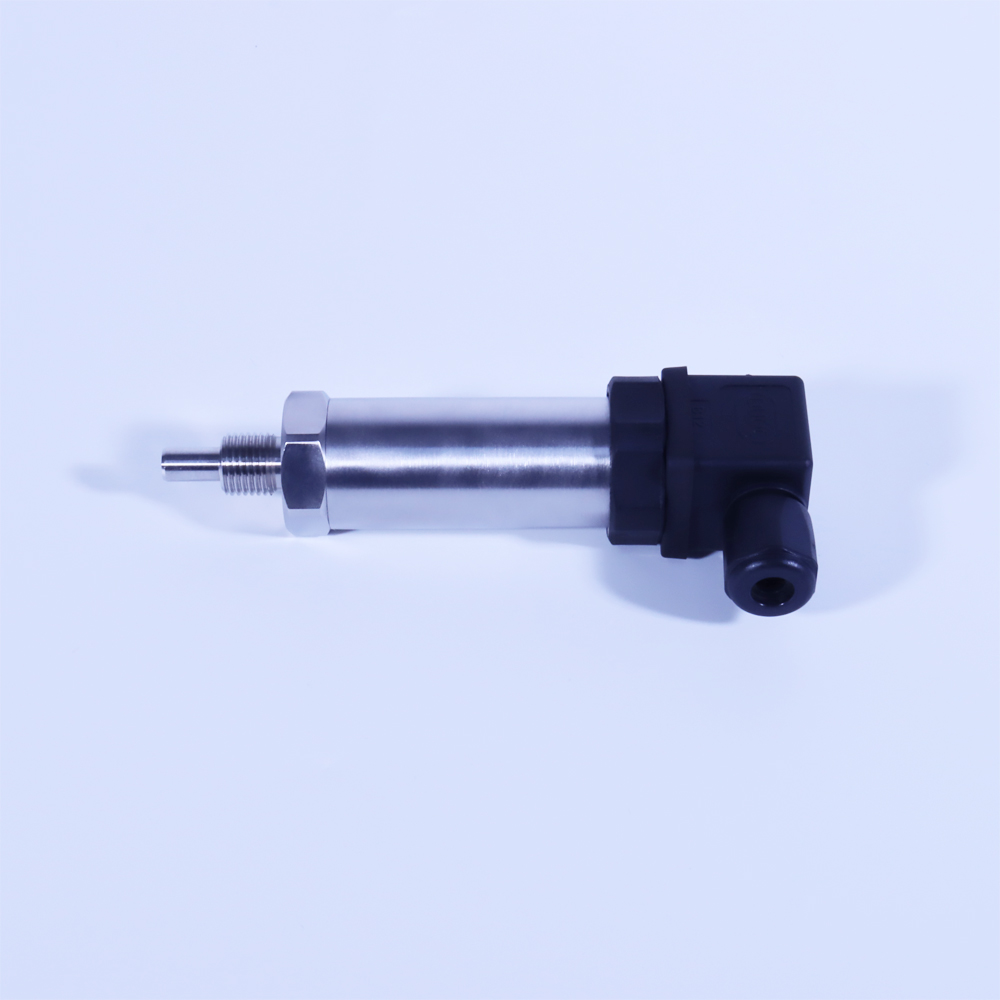

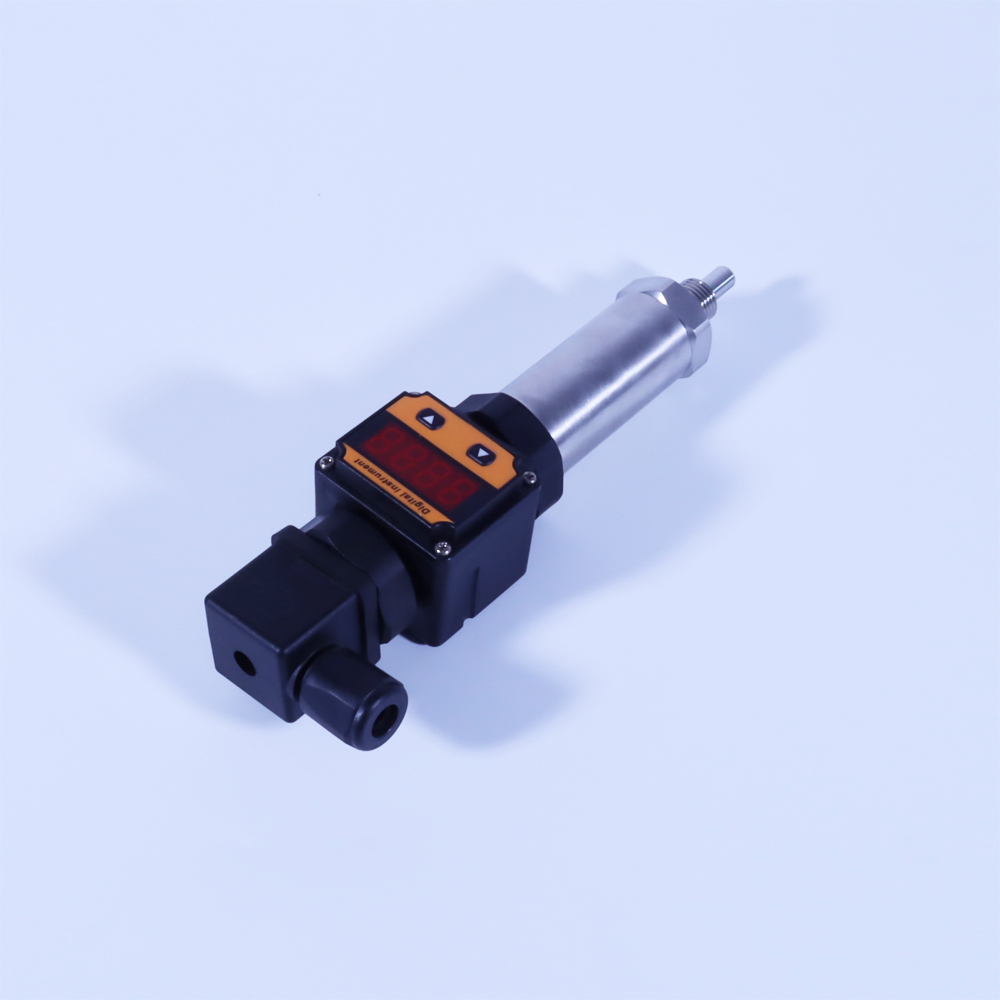

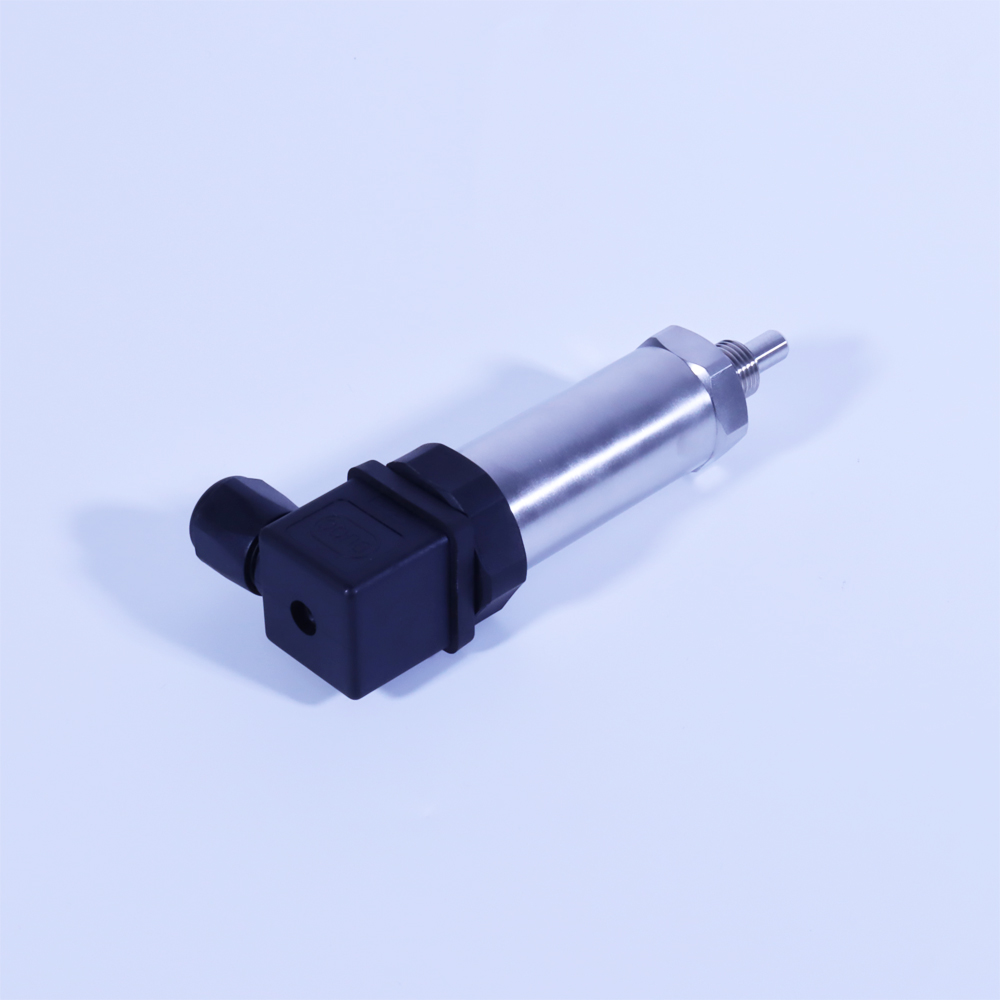

精巧型溫傳感器變送器PT100/J/K/E-503/S

產品描述：

進口PT100鉑電阻/J、K、E型熱電偶溫度芯體；高精度、穩定、數字標定調節、放大集成電路，具有零點、滿量程補償、溫度補償；輸出4-20mA/0-5V/10V/RS485-RTU及低功耗RS485可帶4位數顯表頭；插入式探溫桿，螺紋安裝，IP65防護等級DIN34650赫斯曼連接器；304/316/制定材料外殼，探桿長度/直徑/螺紋規格可制定；

關鍵字/別名：

PT100溫度傳感器

溫度變送器

JKE溫度變送器

熱電偶溫度傳感器

鉑電阻溫度傳感器

數顯溫度變送器

高溫溫度變送器

低溫溫度變送器

產品資料下載：

《PT100/J/K/E-503/S使用說明書》

產品詳情：

一、產品概述及特點

芯體	進口PT100鉑電阻/J、K、E型熱電偶溫度芯體；產品響應快速，反應靈敏，精度高；
芯體	高精度、穩定、數字標定調節、放大集成電路，具有零點、滿量程補償、溫度補償；
信號處理通訊方式	24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護；
	標準工業信號輸出：4-20mA(二線制)；0-5-10VDC（三線制）
	數字通訊信號輸出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用戶二次校準、清零、反清零、恢復出廠等操作；
	503S帶4位數顯表頭，輸出4-20mA；
結構	插入式探溫桿，螺紋安裝，IP65防護等級DIN34650赫斯曼連接器；
	304/316/制定材料外殼，探桿長度/直徑/螺紋規格可制定；
	可替代國外同類型高壓產品。
應用	工業自動化過程控制中的溫度測量；
	溫油、水溫、氣溫的測量與控制；
	石油化工、電力系統、供氣供暖等領域的應用

二、產品型號

代碼	芯片類型	類型
PT	100	PT100鉑電阻溫度芯片
	J	J型熱電偶溫度芯片
	K	K型熱電偶溫度芯片
	E	E型熱電偶溫度芯片
		代碼	結構類型
		503	柱裝小巧型結構，DIN34650赫斯曼連接器
		503S	帶數顯表頭，柱裝小巧型結構，DIN34650赫斯曼連接器，適用于PT100芯片，4-20mA輸出
			代碼	量程（按實際訂購量程填寫）
			（0-100℃）	溫度量程：-40～0～100～1000℃（根據測溫工況確定溫度范圍）
				代碼	輸出信號類型
				OA	4-20mA（二線制）		OK	RS485-RTU（四線制）/供電5VDC
				OC	0-5VDC（三線制）		OL	低功耗RS485-RTU（四線制）/供電3.3-5VDC
				OD	0-10VDC（三線制）		ON	CANopen2.0（四線制）/供電9-30VDC
				OE	0.5-4.5VDC（三線制）		OO	定制
					代碼	綜合精度
					C3變送器	±0.5%FS	A級-PT100	±(0.15 + 0.002 * \|t\|)℃		I級-熱電偶	±1.5℃
					C4變送器	±1%FS	B級-PT100	±(0.30 + 0.005 * \|t\|)℃		II級-熱電偶	±2.5℃
						代碼	過程連接（螺紋規格）
						G01	M20*1.5	G05	G1/4	G09	G3/8
						G02	G1/2	G06	ZG1/4	G10	G1/8
						G03	ZG1/2	G07	1/4NPT-18	G11	M12*1.25
						G04	1/2NPT-14	G08	R1/4	G00	定制
							代碼	配套電纜線長度
							3m	標準3米，按實際訂購要求填寫
								代碼	探溫桿尺寸
								Φ12*100	直徑*長度
PT	100	503	（0-100℃）	OA	C3	G01	3m	Φ12*100

三、產品參數

項目	參數	項目	參數
測量介質	水/油/氣等與過程連接兼容介質	供電電壓	變送器：24VDC(9～30VDC)，傳感器：無源
芯片類型	PT100、PT1000鉑電阻、J、K、E、T等	現場顯示表	LED 數碼管
溫度量程	PT100：-50～0～+500℃	絕緣阻抗	≥1000 MΩ/100VDC
溫度量程	J、K、E：-40～0～+1000℃	負載阻抗	電流輸出: ≤800Ω；電壓輸出: ≥50KΩ
綜合精度	變送器輸出類型：±0.5%FS；±1%FS；	環境溫度	-30～+70℃
	PT100類傳感器輸出：A級±(0.15 + 0.002 * \|t\|)℃	壽命	100萬次
	PT100類傳感器輸出：B級±(0.30 + 0.005 * \|t\|)℃	響應時間	≤2S
	J、K、E類傳感器輸出：I級±1.5℃	耐壓	≤5MPa（可定制）
	J、K、E類傳感器輸出：II級±2.5℃	探溫桿尺寸	直徑：1.5～30mm（定制）；長度：0～5米（按需）
輸出信號	4～20mA(二線制)；0-4.5/5/10VDC（503型號）	過程連接	M20X1.5；G1/2；G1/4；1/4NPT；M12……
	RS485-RTU；低功耗RS485（503型號）	電氣連接	DIN34650赫斯曼連接器
	4～20mA+LED顯示表頭（503S型號）	防護等級	IP65
	PT100及J、K、E分度表電阻或mV信號（503型號）	配套電纜	2～4芯屏蔽電纜，標準：無配套

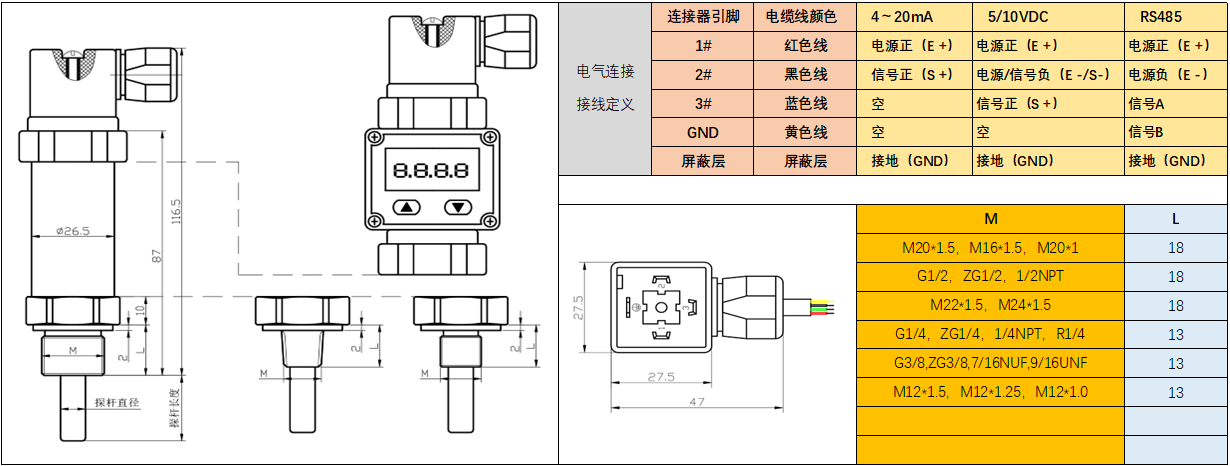

四、產品結構

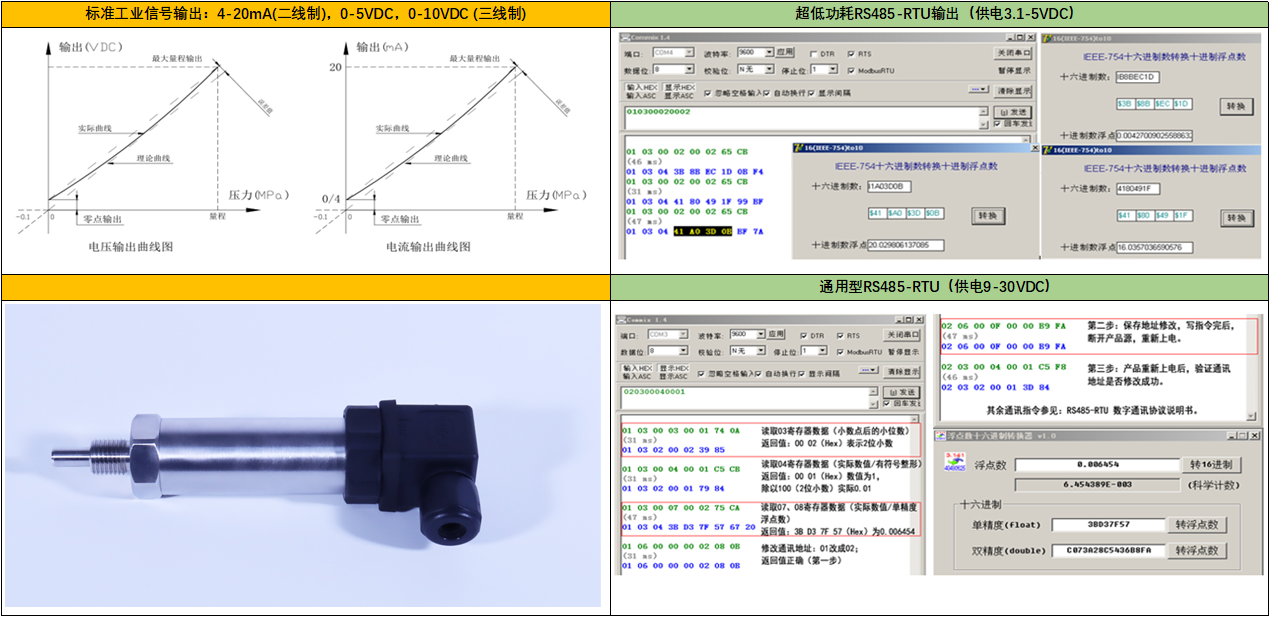

五、產品信號輸出

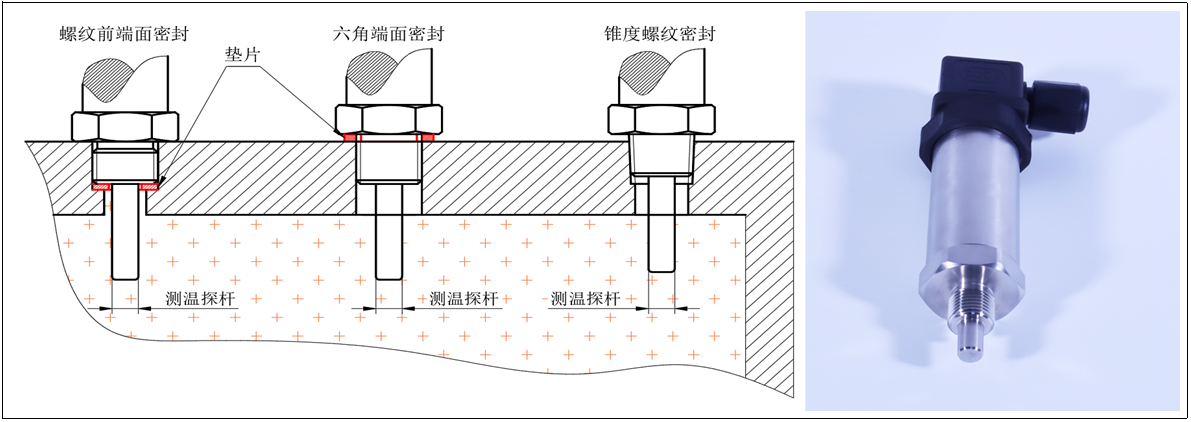

六、安裝與密封

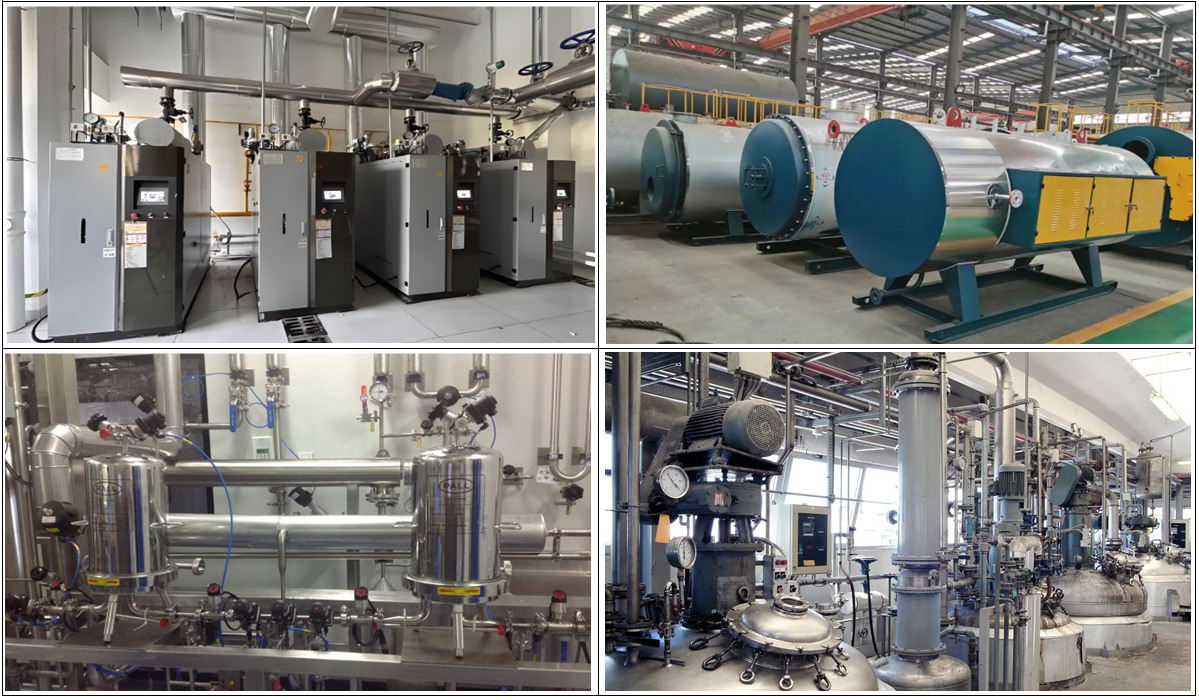

七、產品應用
