采用高精度感壓芯片；選進的貼片工藝，具有零點、滿量程補償、溫度補償；4位數字顯示當前壓力值，按鍵調校及現場設置各種參數，操作方便；24 位高精度 ADC，16 位數 DAC 輸出，高精度穩定放大集成電路；2路PNP或NPN開關量輸出，帶載能力1.2A ；可同時輸出模擬量4-20mA或數字量RS485信號；壓力預設開關點和延滯切換輸出，開關量可在零點到滿度之間任意設定；外殼設有節點動作發光二級管，便于觀察；304/316外殼材料，螺紋、法蘭、快接等多種規格過過程連接；可替代國外同類型產品的智能壓力開關。
智能壓力變送器
數顯壓力開關
智能壓力控制器
PT500-EDS348
數顯壓力控制器
PNP壓力開關
NPN數顯壓力開關
一、智能壓力變送器_數顯壓力開關_智能壓力控制器 PT500-EDS348 概述：
| 采用進口感壓芯片；選進的貼片工藝 | 具有零點、滿量程補償、溫度補償 |
| 4位數顯當前壓力值，按鍵調校及現場設置參數，操作方便 | 24 位高精度 ADC，16 位數 DAC ，高精度穩定放大集成電路 |
| 2路PNP或NPN開關量輸出，帶載能力1.2A | 可同時輸出模擬量4-20mA或數字量RS485信號 |
| 壓力預設開關點和延滯切換輸出，開關量在零點到滿度之間設定 | 過程連接304或316不銹鋼材質，適用于液壓/氣壓等多種介質 |
| 外殼設有節點動作發光二級管，便于觀察 | 應用于：液壓系統管道及液壓設備壓力測量控制 |
| 應用于：與PLC、顯示儀表配套實現壓力開關量的采集與輸入 | 可完全替代國外同類型壓力變送器產品 |
二、智能壓力變送器_數顯壓力開關_智能壓力控制器 PT500-EDS348 型號規格：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | EDS348 | 智能壓力變送器/數顯壓力開關 | ||||||||
| 代碼 | 量程（按實際訂購量程填寫） | |||||||||
| （0-5MPa） | 壓力量程：0～0.6～60MPa; | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| PNP | PNP類型開關量 | NPN | NPN類型開關量 | |||||||
| PNP/mA | PNP+4～20mA | NPN/mA | NPN+4～20mA | |||||||
| PNP/485 | PNP+RS485 | NPN/485 | NPN+RS485 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C2 | ±0.25%FS（@25℃） | |||||||||
| C3 | ±0.5%FS（@25℃） | |||||||||
| 代碼 | 過程連接（螺紋規格） | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT | G11 | M12*1.25 | |||||
| G04 | 1/2NPT | G08 | R1/4 | G00 | 定制 | |||||
| 代碼 | 配套電纜線長度 | |||||||||
| 標準無配線 | ||||||||||
| 1m | 配套M12連接電纜線長度1米 | |||||||||
| 代碼 | 特殊參數規格 | |||||||||
| 000 | 用戶定制（無要求時省略） | |||||||||
| PT500 | EDS348 | （0-5MPa） | PNP | C3 | G05 | |||||
三、智能壓力變送器_數顯壓力開關_智能壓力控制器 PT500-EDS348 技術參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 液體、氣體（與過程連接材料兼容） | 供電電壓 | 24VDC(9～30VDC) /電流<50mA |
| 壓力形式 | 表壓、絕壓 | 繼電器響應時間 | ＜30ms |
| 壓力量程 | 0～0.6～60MPa～100MPa | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| -0.1～0～0.6～5MPa | 介質溫度 | -20～+80℃ | |
| -100KPa～10KPa～100KPa | 環境溫度 | -30～+70℃ | |
| 顯示方式 | 4位LED | 壽 命 | 100萬次 |
| 顯示范圍 | -1999～9999 | 采樣頻率 | 10次/秒 |
| 輸出類型 | PNP/NPN開關量 | 過載壓力 | 150%FS |
| PNP/NPN開關量 + 4-20mA模擬量 | 破壞壓力 | 3倍量程(＞5MPa) | |
| PNP/NPN開關量 + RS485-RTU 通訊 | 防護等級 | IP65 | |
| 開關負載 | ≥24V1.2A | 過程連接 | M20X1.5；G1/2；G1/4；等 |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 電氣連接 | M12航空連接器 |

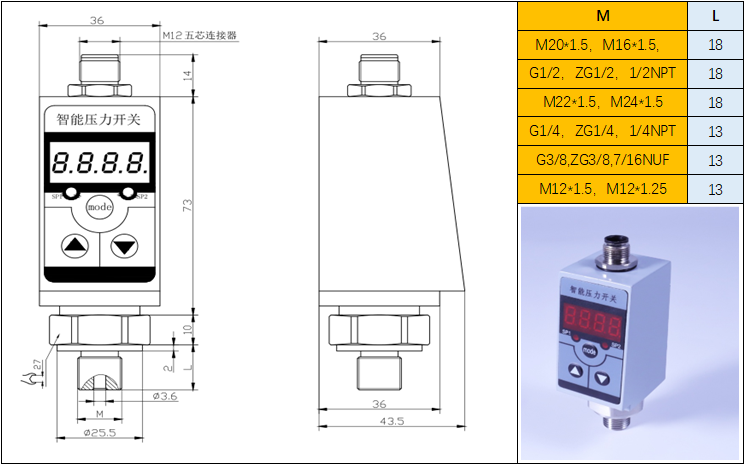

四、智能壓力變送器_數顯壓力開關_智能壓力控制器 PT500-EDS348 結構尺寸：
五、智能壓力變送器_數顯壓力開關_智能壓力控制器 PT500-EDS348 電氣連接：

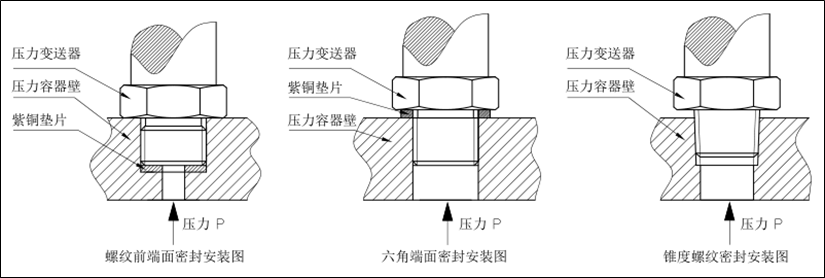

六、智能壓力變送器_數顯壓力開關_智能壓力控制器 PT500-EDS348 過程連接及密封：

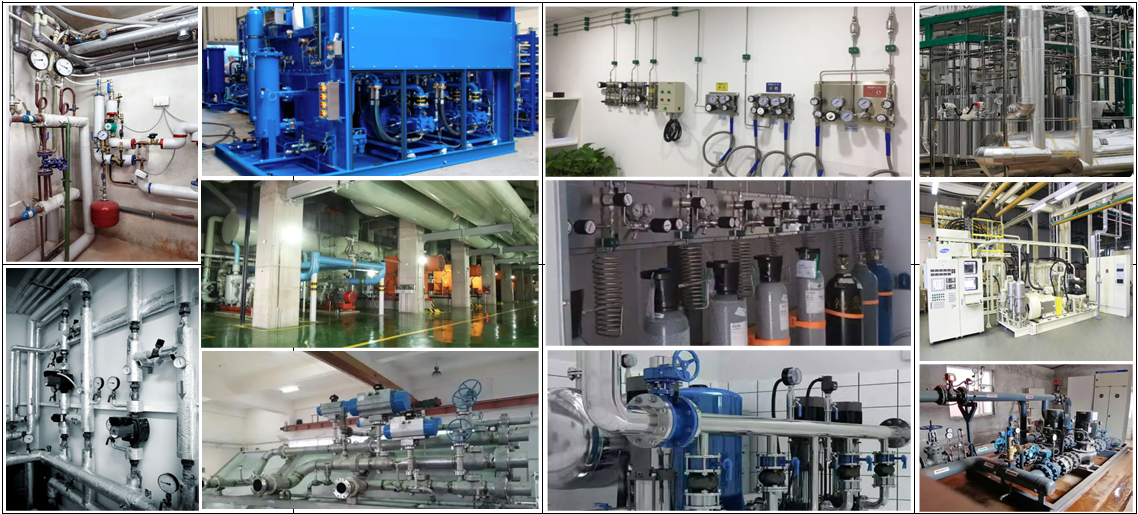

七、智能壓力變送器_數顯壓力開關_智能壓力控制器 PT500-EDS348 應用：
