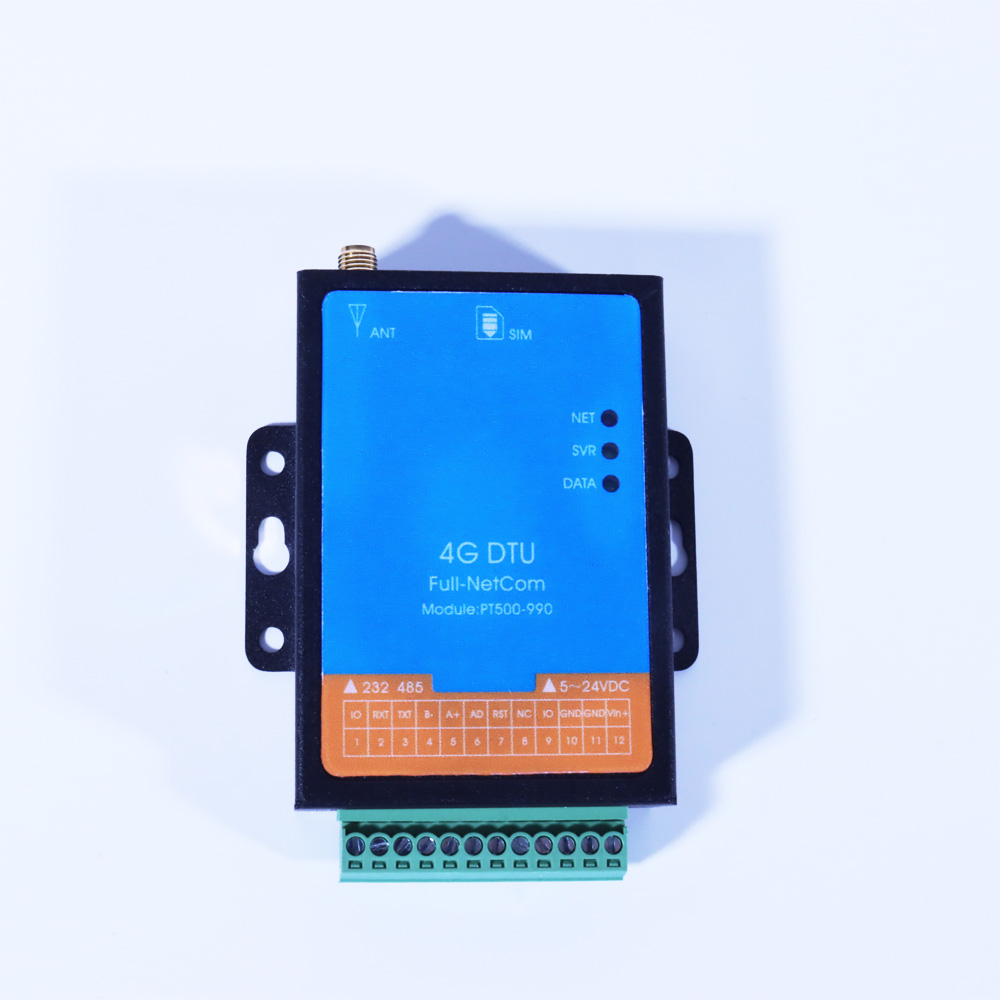

一、4G LTE全網通DTU模塊 PT500-990 產品簡介：

       PT500-990 4G LTE全網通DTU是一款基于4G/3G/2G網絡自適應的真正全網通無線數據傳輸終端設備，232+485接口設計，提供全透明數據/協議傳輸/HTTP/MQTT/組態等協議工作模式，可以方便的實現遠程、無線、網絡化的通信方式， 讓您的設備輕松實現與 Internet 的無線連接，具有體積小、穩定性高、抗干擾強、組網靈活、安裝簡單、維護成本低等特點。

       DTU最基本的用法是：在DTU中放入一張開通上網功能的SIM卡，DTU上電后先注冊到運營商網絡，然后通過移動網絡和數據處理中心建立連接。這條連接涉及了無線網絡運營商，因特網寬 帶供應商，用戶公司的網絡情況，以及用戶的電腦配置等環節，因此要建立這條連接需要把各部分都配置好。

       在本質上，DTU和數據處理中心建立的是SOCKET連接。DTU是SOCKET客戶端，數據處理中心是SOCKET的服務端。SOCKET連接有TCP協議和UDP協議之分，DTU和中心要使用相同的協議，這個一般都有配置軟件進行配置。給DTU配置好中心的IP地址和端口號后，則把DTU通過串口和用戶的設備相連。DTU和水文、電力、氣象、環保等用戶設備通過串口連起來放置在現場。

DTU上電后首先注冊到移動的網絡，然后發送建立SOCKET的請求包給移動，移動把這個請求發送到因特網。中心的服務端軟件接收到請求后建立連接，并發送應答信息。

       DTU發送的請求信息是因特網上的數據包，有一些原因會阻止中心收到連接請求包，這樣也就不能建立連接。最常見的有中心的電腦上有殺毒軟件、防火墻等把這些數據包給屏蔽了。另一是中心電腦是通過路由器上網的，在路由器上要設置數據轉發。SOCKET連接建立后就可以雙向通信了。 　

       通常的應用是多個DTU 設備與一臺作為數據中心的PC 機構成一個分布式數據采集系統，各種信息數據被現場的DTU 設備上傳到數據中心，數據中心的命令也通過現場的各個DTU 送達采集點。

二、4G LTE全網通DTU模塊 PT500-990 典型應用：

三、4G LTE全網通DTU模塊 PT500-990 功能特點：

四、4G LTE全網通DTU模塊 PT500-990 技術參數：

五、4G LTE全網通DTU模塊 PT500-990 結構尺寸：

六、4G LTE全網通DTU模塊 PT500-990 接線端子：

七、4G LTE全網通DTU模塊 PT500-990 AT指令配置：
